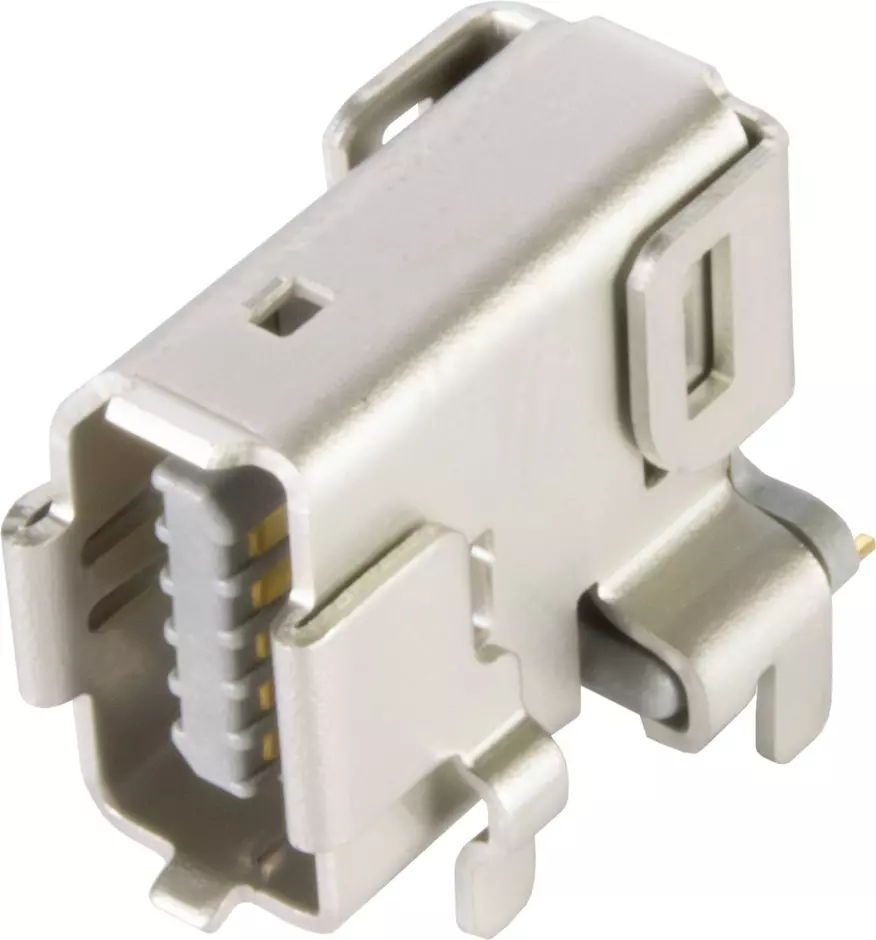

ix Industrial 10B-12 jack AV (1pcs.)

Artikelnummer: 09 45 283 9000 333

Neu

Das Bild dient lediglich illustrativen Zwecken. Bitte beachten Sie die Produktbeschreibung.

Neu

Leiterplattensteckverbinder

Artikelnummer: 09 45 283 9000 333

um Preise und Verfügbarkeit zu sehen.

Leiterplattensteckverbinder

gewinkelt

Lötanschluss

Bemessungsstrom: 1.5, 3

Kontakte: 10

Kupferlegierung

Au ≥ 0,2 µm über Ni ≥ 2 µm steckseitig, Au ≥ 0,03 µm über Ni ≥ 2 µm anschlussseitig

Kodierung: Typ B

Liquid-crystal polymer (LCP)

grau

Bezeichnung

Kategorie	Steckverbinder
Baureihe	HARTING ix Industrial^®
Bezeichnung	Signal
Komponente	Leiterplattensteckverbinder
Beschreibung	gewinkelt

Ausführung

Anschlussart	Lötanschluss
Schirmung	voll geschirmt, 360° Schirmkontakt
Kontaktanzahl	10
Kodierung	Typ B
Lieferumfang	Musterbestellung

Technische Kennwerte

Bemessungsstrom	‌ 1,5 A
‌ 3 A
Bemessungsstrom	1,5 A pro Kontakt
3 A pro Kontakt bei Verwendung mit 4 Kontakten (1,2,6,7)
Bemessungsspannung	‌ 50 V AC
‌ 60 V DC
Isolationswiderstand	>500 MΩ
Durchgangswiderstand	≤ 30 mΩ
Schirmwiderstand	≤ 100 mΩ
Grenztemperatur	-40 ... +85 °C
Lagertemperatur	-30 ... +60 °C
relative Luftfeuchte	95 % nicht kondensierend (Betrieb)
95 % nicht kondensierend (Lagerung/Transport)
Steckkraft	≤ 25 N
Ziehkraft	≤ 25 N
Steckzyklen	≥ 5.000
Schutzart nach IEC 60529	IP20
Prüfspannung U<sub>DC</sub>	0,5 kV (Kontakt-Kontakt)
2,25 kV (Kontakt-Schirmung)
Haltekraft	≥80 N Verriegelung
Moisture Sensitivity Level (MSL)	1 nach ECA/IPC/JEDEC J-STD-020D
Process Sensitivity Level (PSL)	R0 nach ECA/IPC/JEDEC J-STD-020D

Materialeigenschaften

Werkstoff Einsatz	Liquid-crystal polymer (LCP)
Farbe Einsatz	grau
Werkstoff Schirmung	Edelstahl
Sn ≥ 1 µm über Ni ≥ 0,2 µm steckseitig, Schirmung
Werkstoff Kontakte	Kupferlegierung
Kontaktoberfläche	Au ≥ 0,2 µm über Ni ≥ 2 µm steckseitig
Au ≥ 0,03 µm über Ni ≥ 2 µm anschlussseitig
Materialbrennbarkeitsklasse nach UL 94	V-0

Normen und Zulassungen

Kaufmännische Daten

Packungsgröße	1
Nettogewicht	1,54 g
Ursprungsland	Japan
europäische Zolltarifnummer	85366990
GTIN	5713140328549
ETIM	EC002637
eCl@ss	27460201 Leiterplattensteckverbinder (Platinenanschluss)
