ICC20-4/3-FI-CRT

Artikel nr.: 19 59 020 0702

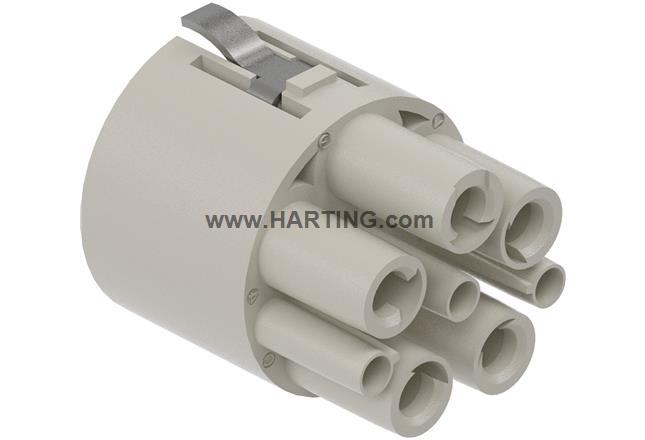

Billedet er kun til illustrationsformål. Se venligst produktbeskrivelsen.

Konnektorer

Artikel nr.: 19 59 020 0702

for at se priser og tilgængelighed.

Konnektorer

Crimpterminering

Hun

Polycarbonat (PC)

RAL 7032 (kiselgrå)

Størrelse: 20

Kontakter: 8

Ledertværsnit: 0.14 ... 2.5 mm² Signal 1.5 ... 10 mm² Power

Identifikation

Version

Termineringsmetode	Crimpterminering
Køn	Hun
Størrelse	20
Antal kontakter	8
Antal signalkontakter	3
Antal effektkontakter	4
Antal specialkontakter	1
Specifikation for specialkontakter	PE-kontakt
Detaljer	Bestil crimpkontakter separat.

Tekniske egenskaber

Ledertværsnit	0,14 ... 2,5 mm² Signal
1,5 ... 10 mm² Power
Nominel strøm (signal)	10 A
Nominel spænding (signal)	250 V
Nominel impulsspænding (signal)	4 kV
Forureningsgrad (signal)	3
Nominel strøm (effekt)	40 A
Nominel spænding leder-jord (effekt)	400 V
Nominel spænding leder-leder (effekt)	690 V
Nominel impulsspænding (effekt)	6 kV
Forureningsgrad (effekt)	3
Isolationsmodstand	>10¹⁰ Ω
Afisoleringslængde	11 mm Han® C: 10 mm²
Begrænsende temperatur	-40 ... +125 °C
Koblingscyklusser	≥ 500

Materialeegenskaber

Materiale (indsats)	Polycarbonat (PC)
Farve (indsats)	RAL 7032 (kiselgrå)
Materialets antændelighedsklasse i henhold til UL 94	V-0
RoHS	overensstemmende
ELV-status	overensstemmende
Kina RoHS	e
REACH bilag XVII-stoffer	Ikke indeholdt
REACH BILAG XIV-stoffer	Ikke indeholdt
REACH SVHC-stoffer	Ikke indeholdt
